5-восевы партальны апрацоўчы цэнтр серыі GF

Уводзіны:

5-восевы партальны цэнтр з ЧПУ прапануе звышжорсткую канструкцыю, перадавыя тэхналогіі астуджэння, падвойныя шарыкавыя шрубы і ЧПУ Siemens для дакладных і эфектыўных дэталяў для аэракасмічнай і аўтамабільнай прамысловасці.

Дашліце нам ліст

Падрабязнасці прадукту

Асаблівасці прадукту

Тэхнічныя характарыстыкі прадукту

Відэа прадукту

Канфігурацыя прадукту

Асаблівасці

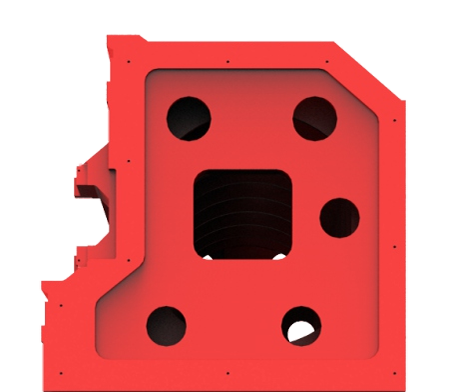

Нахіленая канструкцыя восі X

Вышыня мантажнай платформы розных лінейных накіроўвалых па восі X забяспечвае высокую калянасць 5-восевага партальнага апрацоўчага цэнтра і дазваляе рэалізаваць высокахуткаснае і высокадакладнае пазіцыянаванне.

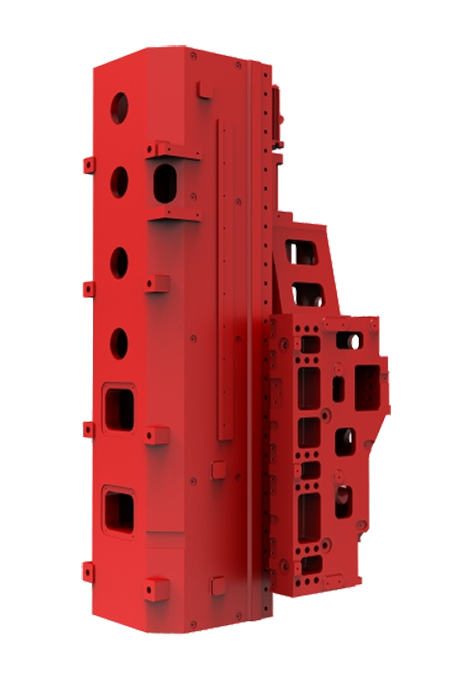

Спецыяльная U-вобразная формаSблытанінаDдызайн

Галоўка распрацавана з высокай жорсткасцю бабкі, якая заціскаецца U-вобразным сядлом праз накіроўвалыя з абодвух бакоў, каб забяспечыць высокую жорсткасць апрацоўкі па восі Z.

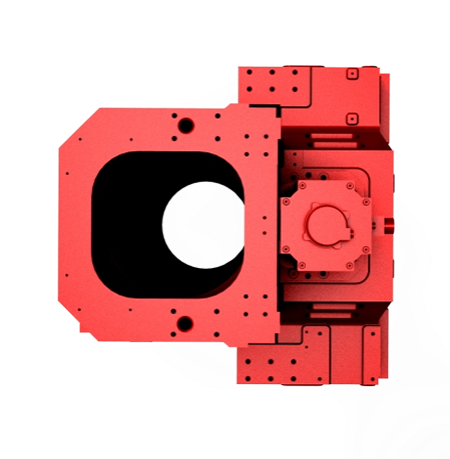

Спецыяльная U-вобразная канструкцыя сядла

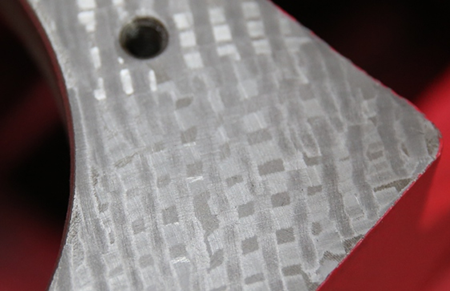

ГэтыJмазьSпаверхняOf The WадтулінаMмашынаSструктураIs PрэцызіяSхалупны

Яго плошча кантакту складае больш за 90%, што забяспечвае геаметрычную дакладнасць усёй машыны.

Сумесная паверхня ўсёй канструкцыі машыны дакладна апрацавана рыдлёўкай

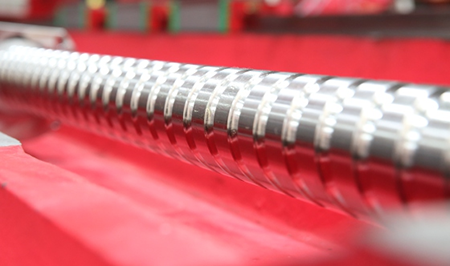

УльтраSстолAдакладнасць

Шрубавы стрыжань прымае рэжым усталёўкіfiфіксаванае папярэдняе нацяжэнне на абодвух канцах і чыстка на стыках адліўкі для забеспячэння звышвысокай і звышстабільнай дакладнасці апрацоўчага цэнтра з ЧПУ партальнай формы пры вялікіх перамяшчэннях.

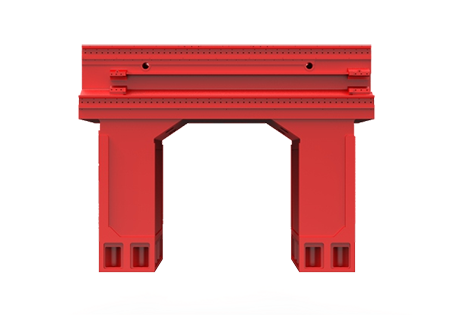

ІнтэграваныGуваходAnd Bаза

Інтэграваная канструкцыя калоннай бэлькі паляпшае калянасць машыны і стабільнасць апрацоўкі.

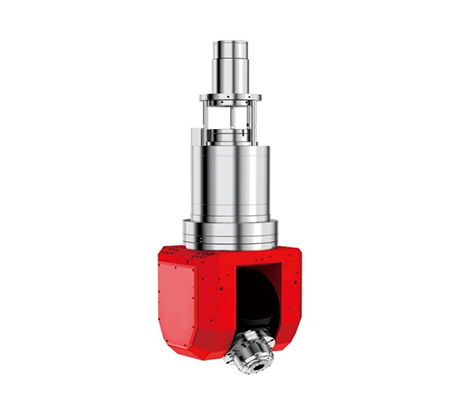

Сінхронная двухвосевая фрэзерная галоўка тыпу F1 з відэльцам

Сіметрычная папярочная канструкцыя мае больш высокую калянасць і падаўленне вібрацый, чым мадэлі таго ж узроўню.

Вось B/C выкарыстоўвае рухавік прамога прывада і высакаякасную гідраўлічную тармазную сістэму, якая мае больш высокую дакладнасць, нулявы люфт і нулявы знос.

Канструкцыя контуру з вадзяным астуджэннем, а шпіндзель стандартна абсталяваны цэнтральным выхадам вады, што дазваляе эфектыўна падаўляць перапады тэмпературы і забяспечвае больш высокую дакладнасць 5-восевага фрэзернага станка з ЧПУ.

Сінхронная двухвосевая фрэзерная галоўка тыпу F1 з відэльцам

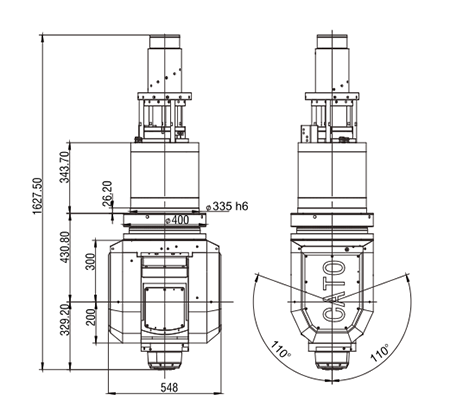

Планы канструкцыі сінхроннай двухвосевай фрэзернай галоўкі тыпу F1 з відэльцам

Oнеабавязкова Канфігурацыя

Выяўленне пашкоджанага інструмента ў часопісе

Блок выяўлення ўсталяваны ў бібліятэцы інструментаў, і працэс выяўлення і працэс апрацоўкі выконваюцца адначасова, не ўплываючы на такт апрацоўкі.

ВосевыДадаткова Шалі

Вымераны выхадны сігнал - гэта лічбавы імпульс, які мае характарыстыкі шырокага дыяпазону выяўлення, высокай дакладнасці выяўлення і хуткай хуткасці рэагавання.

Інтэрнэт-сістэма выяўлення

Rскараціць час наладкі інструмента і выраўноўвання дэталі, а таксама зэканоміць 90% дапаможнага часу.

Rпаменшыць колькасць адходаў, выкліканых памылкай сумяшчэння інструмента і апрацоўванай дэталі, і павысіць прыбытак.

Прыбор для налады лазернага інструмента

Хуткае і дакладнае вызначэнне памеру інструмента для забеспячэння працяглага выкарыстання без зносу

Прылада астуджэння вадкасцю для тачэння

Цеплавое зрушэнне прыстасавання і апрацоўванай дэталі, выкліканае павышэннем тэмпературы такарнай вадкасці, паўплывае на дакладнасць апрацоўкі.

Сістэма можа забяспечыць павышэнне тэмпературы такарнай вадкасці на фрэзерным станку з ЧПУ партального тыпу ў межах 3-5℃.

Сістэма збору алейнага туману

Высокая хуткасць ачысткі, стабільная праца, бясшумны шум. Эфектыўна фільтруе водарастваральнае паветра і дым ад алею ў майстэрні і глыбока ачышчае паветра.

Тэхнічныя характарыстыкі

Праект		GF2020-5X	GF3020-5X	GF4020-5X
Падарожжы	Перамяшчэнне па восях X/Y/Z	2000×2000×800 мм	3000×2000×800 мм	4000×3000×1000 мм
Падарожжы	Ад верхавіны шпіндзеля да цэнтра стала	90-890 мм	80-880 мм	-100-900 мм
Табліца	Памер стала	2000×1100 мм	3000×1200 мм	4000×2000 мм
Табліца	Максімальная нагрузка на стол	2000 кг	2500 кг	20000 кг
Верацень	Конуснасць шпіндзеля	HSK-A63	HSK-A63	HSK-A100
	Максімальная хуткасць шпіндзеля	18000 абаротаў у хвіліну	18000 абаротаў у хвіліну	8000 абаротаў у хвіліну
	Магутнасць рухавіка шпіндзеля	30/33,5 кВт	30/33,5 кВт	70/75 кВт
	Крутоўны момант рухавіка шпіндзеля	72/85 Нм	72/85 Нм	350/450 Нм
Хуткасць падачы	Хуткая хуткасць восяў X/Y/Z	36/30/30	30/30/30	15/15/10
Хуткасць падачы	Рэзка падачы	1-12000	1-12000	1-10000
Дыспетчарская служба	Колькасць інструментаў	24Т	24Т	24Т
	Максімальная даўжыня інструмента	400 мм	400 мм	400 мм
	Максімальны дыяметр інструмента	120 мм	120 мм	250 мм
	Максімальная вага інструмента	8 кг	8 кг	15 кг
	Час змены інструмента (з інструмента на інструмент)	4.5S	4.5S	5S
Тры восі	Кіраўніцтва па восі X	45/4 Ролік	45/5 Ролік	45/4 Ролік
	Накіроўвалка па восі Y	55/2 Ролік	55/2 Ролік	65 Ролік
	Накіроўвалка па восі Z	55/3 Ролік	55/3 Ролік	65 Ролік
	Шруба восі X	φ50×16	φ63×16	φ80×20
	Шруба восі Y	φ50×16	φ50×16	φ63×16
	Шруба восі Z	φ50×12	φ50×12	φ63×16
Дакладнасць	Дакладнасць пазіцыянавання	±0,005/300 мм	±0,005/300 мм	±0,005/300 мм
Дакладнасць	Паўтаральная дакладнасць пазіцыянавання	±0,003/300 мм ±0,003/300 мм		±0,003/300 мм
Магутнасць	Патрабаванні да магутнасці	Трохфазны 380 В ± 10%, 50 Гц ± 1% Трохфазны 380 В ± 10%, 50 Гц ± 1%		Трохфазны 380 В ± 10%, 50 Гц ± 1%
	Ціск паветра	≥6 кг/кг ≥6 кг/кг		≥6 кг/кг
	Паветраны паток	≥0,5 мм³/мін ≥0,5 мм³/мін		≥0,5 мм³/мін
Памер машыны	Вага машыны	20T 22T		50Т

Апрацоўка спраў

1.АўтамабільMбык

ВысокіPапрацоўкаEэфектыўнасць

Аднаразовае зацісканне апрацоўванай дэталі, адначасовае кіраванне па 5 восях

Вертыкальная, гарызантальная і розныя віды апрацоўкі пад свабодным вуглом могуць выконвацца сінхронна

ВысокіMматэрыялRэвакуацыяRеў

Высокая хуткасць, высокая магутнасць шпіндзеля

Высокая калянасць і высокія дынамічныя характарыстыкі ўсёй канструкцыі машыны

ВысокіCвыцяканнеFпатрэбаRеў

Высокахуткасны прывад восі XYZ

Высокая калянасць і высокія дынамічныя характарыстыкі ўсёй канструкцыі машыны

2.Аэракасмічная прамысловасцьSструктурныPмастацтва

ВыдатнаSпаверхняPапрацоўкаQякасць

Прыкладанне для адначасовага рэзання па пяці восях

Магчымасць высокай дакладнасці апрацоўкі

ЗначнаSхартэнPапрацоўкаAnd PпаліроўкаTчас

Лінейны прывад рухавіка

Высокаскорасны прывад восяў X/Y/Z

ВысокіPрэцызія

Высокаскорасны, магутны шпіндзель

Высокая калянасць і высокая стабільнасць усёй канструкцыі машыны
